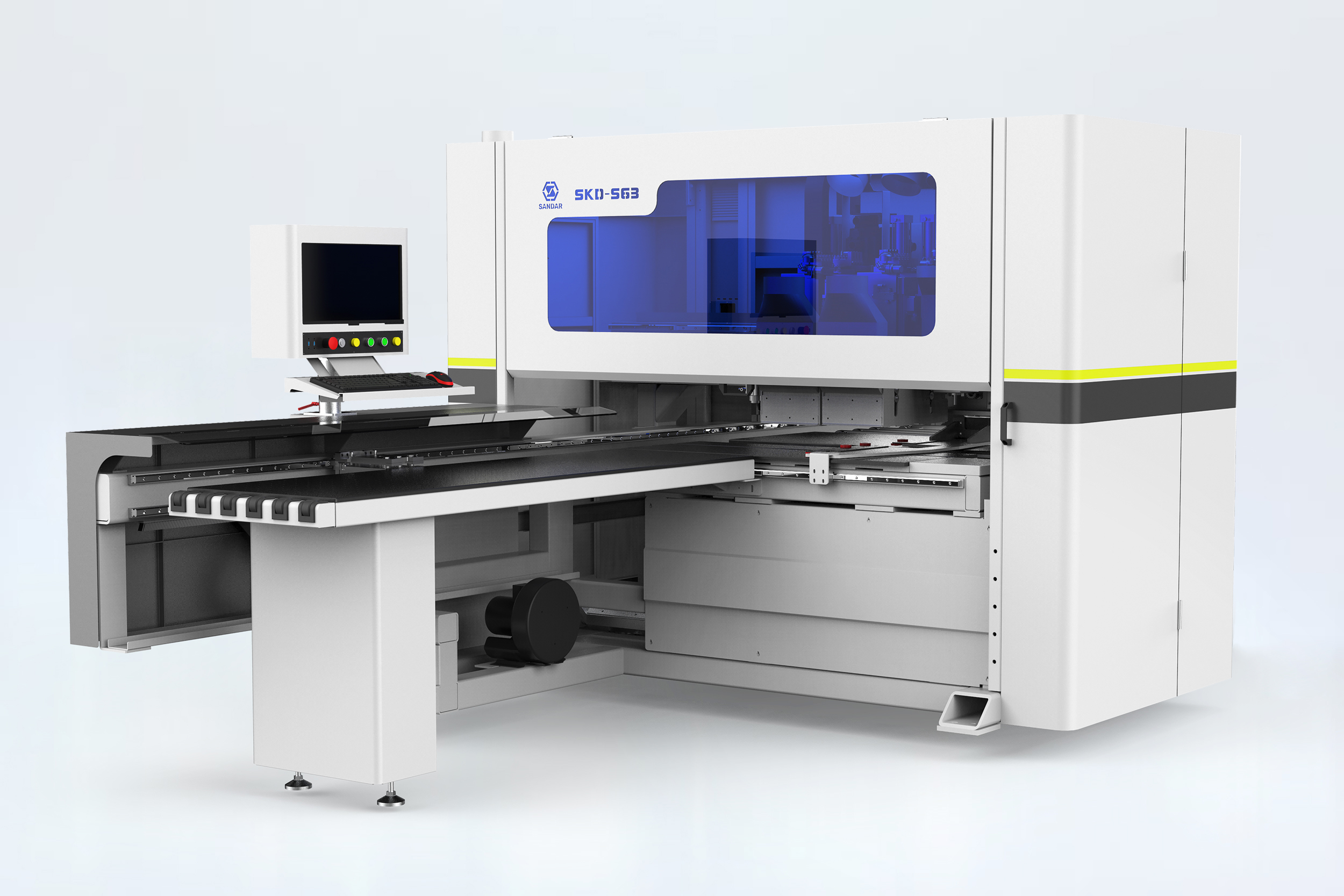

SKD-S63L
通過式數控六面鉆
Six Sides Drilling Machine Connection Line
三鉆包、雙主軸、數控六面鉆
Three Drill Chucks,Double Spindles,6 Sides Drilling Machines
結構全新升級，精、準、穩！
New and upgraded structure design,Precision,Accurate and Stable!

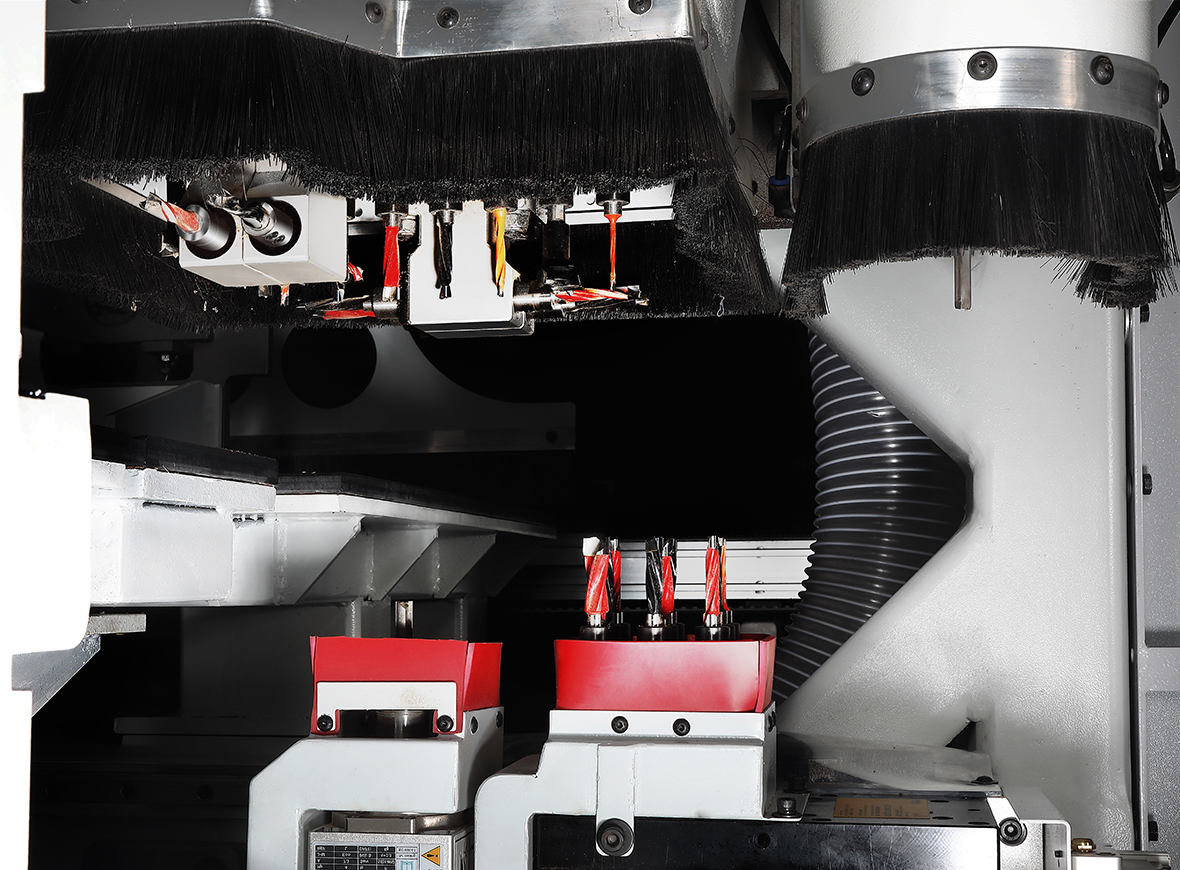

上下垂直鉆及水平鉆孔總成，銑槽裝置

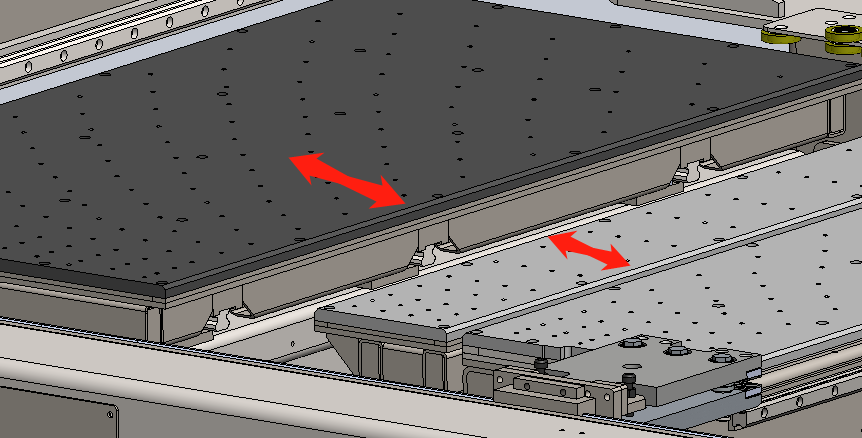

前后平推式氣浮工作臺

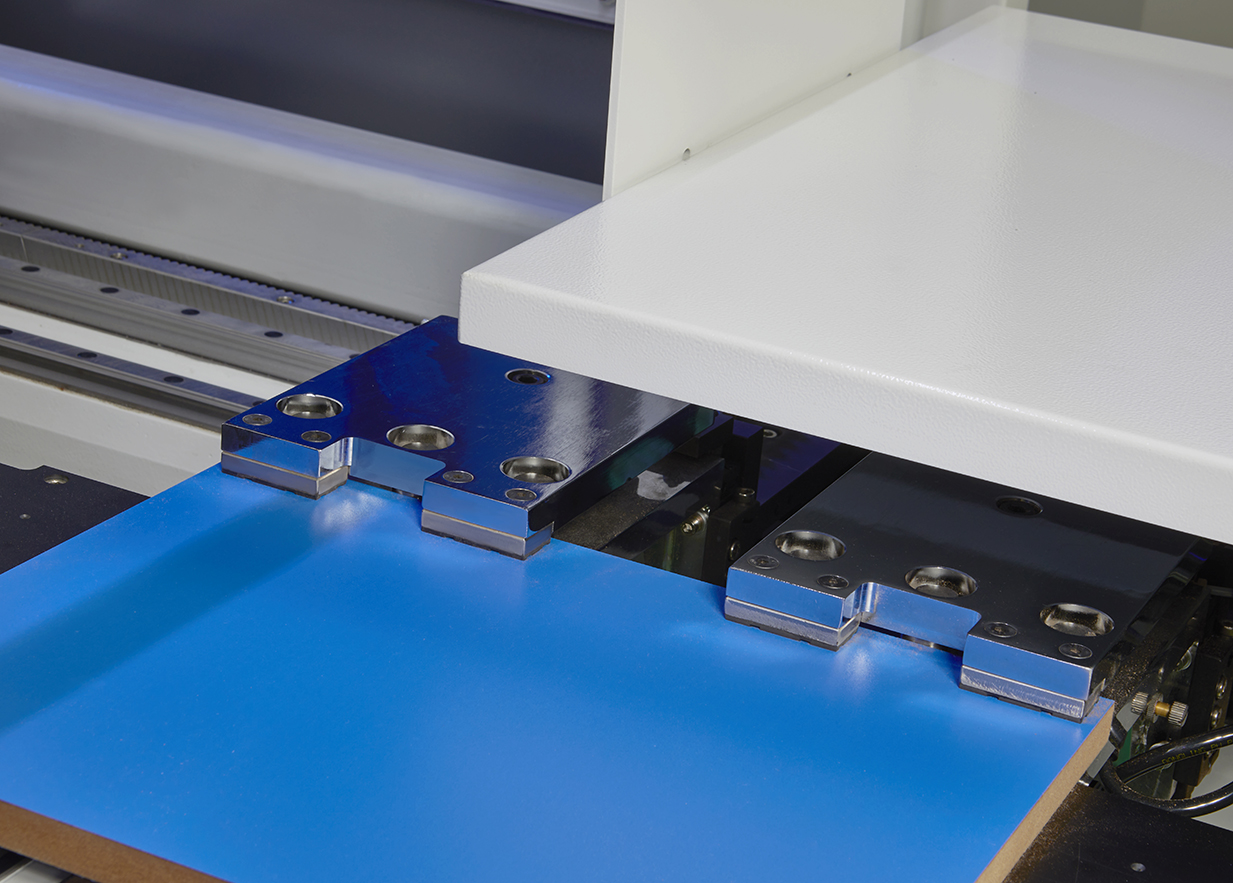

三段式氣動控制雙夾手
| 技術參數 | SKD-S63L |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1/X2:3200mm,140m/min |
| Y 軸 |
Y1/Y3:1400mm,110m/min Y2:1350mm,110m/min |
| Z軸 |
Z1/Z3:90mm,60m/min Z2:70mm,60m/min |
| U軸 | 1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 2 |
| 垂直鉆 | (6X+6Y)x2 |
| 水平鉆 |
(2前+2后)x2+2左+2右 (2F+2B)x2+2L+2R |
| 鉆組電機功率 | 2.2KWx2，4500rpm |
| 下鉆孔組合裝置 | |
| 鉆孔裝置數量 | 1 |
| 垂直鉆 | 3x3矩陣分布/3x3 Matrix distribution |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1上+1下 1UP+1Bottom |
| 加工方式 | 開槽&銑型/Groove&Milling |
| 刀具直徑 | Ф6-Ф12（刀具可選/Optional） |
| 主軸及刀柄 | ER25，1/2 |
| 電機功率 | 3.5KW，24000rpm |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm |
| 板材最大寬度 |
1200mm |
| 板材最小長度 |
250mm |
| 板材最大厚度 | 60mm |
| 雙鉆包最小間距 | 96mm |
| 其他參數 | |
| 工作臺高度 | 930mm |
| 總功率 | 23KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 5350X2960x2050mm |
| 機械重量 | 4000KG |
| 吸塵口尺寸 | Ф200mmX2，Ф125mmX1 |
三鉆包，雙主軸，數控六面鉆
Three Drill Chucks,Double Spindles,6 Sides Drilling Machines
